Двухдиапазонный измерительный комплекс Барьер Термо ТМЮ-320, тепловизор видеокамера

Описание прибора

+

Медицинские тепловизоры: Двухдиапазонный измерительный комплекс Барьер Термо ТМЮ-320, тепловизор видеокамера

ВАЖНАЯ ИНФОРМАЦИЯ:

Абсолютная погрешность в измерении конкретной температуры для контроля в широком диапазоне температур не так важна. При калибровке приборов используется несколько опорных точек. Как правило это начало, конец и середина диапазона, так как зависимость практически линейна на всем диапазоне. В комплексе Барьер-термо используется тепловизионный модуль с общим диапазоном измерения температуры от -20 до 120С. В таком широком диапазоне могут находиться некоторые точки, которые могут не попадать в линейную зависимость, но этот разброс все равно не будет больше 2 градусов или 2% от измеряемой величины.

То есть данная точность относится ко всему диапазону и она намного лучше для более узкого диапазона 35-42 градуса, который используется в реальности для контроля эпидемиологической ситуации. То есть на данном диапазоне 140 градусов максимальный перепад может быть 4,4 градуса, а на внутреннем диапазоне 7 градусов этот перепад будет в 20 раз меньше. Максимальная ошибка на этом диапазоне может быть, например, 37 градусов вместо 35 и 44 градуса вместо 42 или 33 градуса вместо 35 и 40 градусов вместо 42. Это зависит от конкретного прибора и данная ошибка будет постоянной при длительном использовании конкретного тепловизора. Избавиться от данной систематической ошибки можно с помощью дополнительной калибровки на узкий диапазон и путем сравнения температуры различных объектов.

Например, взять несколько здоровых людей, измерить их температуру градусником и тепловизором с поверхности глазного яблока. Полученную систематическую ошибку можно вычитать или добавлять к показанию прибора. Так как чувствительность прибора около 0,05 градуса Цельсия, то сравнивать температуру людей в потоке он будет намного лучше определения абсолютной температуры. То есть, если в потоке появится человек с температурой выше, чем у всех остальных даже меньше градуса, то это сразу будет видно. Повторяемость результата у тепловизора Барьер-термо 0,5С. Кроме того каждый конкретный тепловизор Барьер-термо калибруется по опорному источнику инфракрасного излучения в месте установки для адаптации к конкретным условиям эксплуатации.

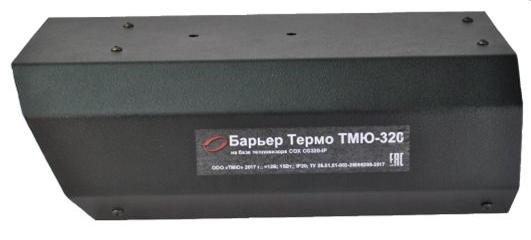

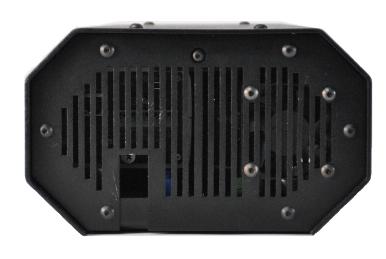

Медицинские тепловизоры: Двухдиапазонный измерительный комплекс Барьер Термо ТМЮ-320, тепловизор видеокамера   Медицинские тепловизоры: Двухдиапазонный измерительный комплекс Барьер Термо ТМЮ-320, тепловизор видеокамера

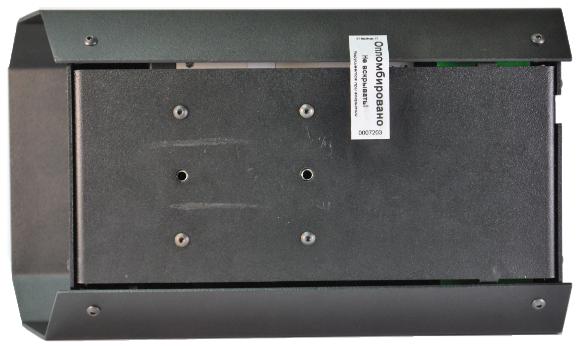

Медицинские тепловизоры: Двухдиапазонный измерительный комплекс Барьер Термо ТМЮ-320, тепловизор видеокамера   Медицинские тепловизоры: Двухдиапазонный измерительный комплекс Барьер Термо ТМЮ-320, тепловизор видеокамера

Принцип действия комплекса двухдиапазонного измерительного «Барьер Термо ТМЮ-320» на базе тепловизора COX CG320-IP основан на фиксировании тепловизором COX CG320-IP инфракрасного (теплового) электромагнитного излучения, исходящего от каждого нагретого объекта. Через оптическую систему тепловизора на приемник, представляющий собой неохлаждаемую микроболометрическую матрицу, фокусируется инфракрасное (тепловое) электромагнитное излучение. Далее инфракрасное (тепловое) электромагнитное излучение посредством электронного блока преобразуется в цифровой сигнал. Цифровой сигнал после математической обработки отображается в виде термограммы на мониторе компьютера.

Комплекс состоит из тепловизора COX CG320-IP и IP видеокамеры, установленных внутри металлического корпуса параллельно друг другу. Комплекс не имеет встроенного экрана и для отображения полученной информации подключаются к персональному компьютеру (ПК) по протоколу TCP/IP.

В комплексе предусмотрена возможность установки значения излучательной способности объекта.

Программное обеспечение

Внутреннее (встроенное) программное обеспечение (ПО) устанавливается при изготовлении комплексов и не имеет возможности к модификации. Конструкция комплексов исключает возможность несанкционированного влияния на ПО и измерительную информацию. Уровень защиты встроенного  программного обеспечения  «средний» в соответствии  с  Р 50.2.077-2014.

Идентификационные данные встроенного программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Firmware

Номер версии (идентификационный номер) ПО

не ниже 4.48.2.3.5.3

Цифровой идентификатор ПО

Внешнее ПО, устанавливаемое на ПК, не является метрологически значимым и предназначено для подключения комплексов к ПК с целью копирования, визуализации, сохранения и обработки термограмм.

Идентификационные данные внешнего программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Барьер ТЕРМО (Barier THERMO)

Номер версии (идентификационный номер) ПО

не ниже 2.0

Цифровой идентификатор ПО

Метрологические и технические характеристики

Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений температуры, 0С

от 0 до +120

Дискретность отображения температуры, 0С

0,1

Пределы допускаемой абсолютной погрешности измерений температуры, 0С - в диапазоне от 0 до +100 0С включ.



±2,0

Пределы допускаемой относительной погрешности измерений температуры, % - в диапазоне св. +100 до +120 0С



±2,0

Угол поля зрения, … °, не менее

18x14

Основные технические характеристики

Наименование характеристики

Значение

Разрешение ИК-детектора, пиксели

384x288

Спектральный диапазон, мкм

от 8 до 14

Напряжение питание, В, не более

12±0,3

Габаритные размеры, мм, не более



- высота

110

- ширина

179

- длина

315

Масса, кг, не более

2,5

Условия эксплуатации:



- температура окружающей среды, °С

от +10 до +40

-  относительная влажность, при температуре +40 °С, %

до 80

Условия хранения и транспортирования:

  • температура окружающей среды, °С
  • относительная влажность, при температуре +40 °С, %



от -10 до +60
до 98

Срок службы, лет

5
