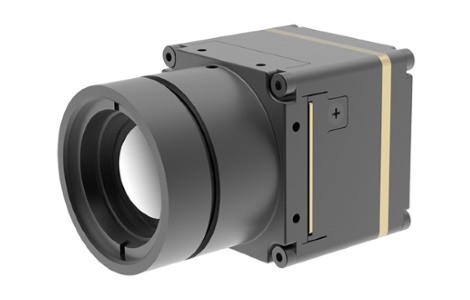

Тепловизор Coin 417 WLP + ASIC неохлаждаемый тепловой модуль | Китайские тепловизоры
Описание прибора
+
Серия Coin, представляет собой сверхмалый тепловой модуль. Он оснащен детектором WLP, микросхемой ASIC для обработки изображений, микро-электромагнитным затвором и универсальными оптическими интерфейсами. Серия Coin предоставляет интеллектуальные алгоритмы обработки изображений и широкий спектр интерфейсов, включая интерфейс MIPI для мобильных соединений. Кроме того, 32-разрядный процессор предназначен для вторичной разработки и быстрой интеграции соответствующих продуктов для различных приложений.
- Чрезвычайно компактный: 25,4 x 25,4 x 32,6 мм
- Поддержка параллельного порта и интерфейсов цифрового видео выхода MIPI (1X или 2X) для видеоформатов RAW16, YUV422-8bit и BT.656
- Поддержка нескольких интерфейсов передачи данных, включая GPIO, UART, SPI, I2C и т. Д.
- Внутренний программируемый MCU и доступный SDK для вторичной разработки
- Время загрузки <5S
- Типичная потребляемая мощность <0,8 Вт
| Coin417 | Coin417R | ||
| Детектор | |||
| ИК разрешение | 400 x 300 | ||
| Размер пикселя | 17μm | ||
| NETD | <40mk / F1.0 / 25 °C | ||
| Спектральный диапазон | 8 ~ 14 мкм | ||
| Объектив | |||
| Фокусное расстояние | 7мм / f1.1, 12.8мм / f1.0,15мм / f1.0 | ||
| FOV | 50 ° x 39 °, 28 ° x 21 °, 25 ° x 19 ° | ||
| Выходы | |||
| Аналоговое видео | 30 Гц / 60 Гц (NTSC, 360 x 240, 320 x 240) | ||
| 25 Гц / 50 Гц (PAL, 384 x 288, 360 x 288) | |||
| Hz 9 Гц опция на экспорт США | |||
| Цифровое видео | 8-битный или 14-битный последовательный LVDS | ||
| 8-битная или 14-битная параллельная CMOS | |||
| 8-битный BT656 (совместимость с BT601, MSB / LSB) | |||
| Опора Y16, YUV422 | |||
| Эксплуатация и управление | |||
| Контроль изображения | Инвертировать вернуться: X, Y, XY | ||
| Непрерывный цифровой зум: 1,125 x | |||
| Динамическое масштабирование и панорамирование: 1 x, 2 x, 4 x | |||
| Предустановки цифрового зума | |||
| Полярность | |||
| Ложный цвет (9 видов) или монохромный | |||
| Изотермы | |||
| Автоматический контроль усиления (AGC) | |||
| Улучшение цифровых деталей (DDE) | |||
| Активное усиление контраста (ACE) | |||
| Информационное выравнивание гистограммы (IBHEQ) | |||
| Управление камерой | Руководство через SDK и GUI (RS232) и USB (2.0 / 3.0) | ||
| Сигнальный интерфейс | CameraLink (дополнительный модуль шины расширения) | ||
| Доступны дискретные элементы управления I / 0 | |||
| Совместим с RS-232 (57 600 и 115200 бод) | |||
| Внешний вход / выход синхронизации (ведущий и ведомый) | |||
| Переключатель снижения мощности (убирает аналоговое видео) | |||
| LVDS | |||
| Калибровка | NUC < 0,5 сек | ||
| Мощность | |||
| Источник питания | 4.0V-6.0V, DC | ||
| Первичный Elctrical разъем | 50-контактный Hirose | ||
| Рассеяние мощности | ≤1.0W | ≤1.3W | |
| Время изображения | ≤5S | ||
| Измерение | |||
| Диапазон температур | / | -40 °C -150 °C, -40 °C -550 °C | |
| Точность | ± 2 °C или ± 2% (макс., Типично) | ||
| Параметры окружающей среды | |||
| Рабочая температура | -40 °C -70 °C | ||
| Идентификация | ROHS, REACH, CE, ClassB | ||
| Физические характеристики | |||
| Размер | 25.4 x 25.4 x 32.6mm | ||
| Вес | ≤20g | ||
| Интерфейс объектива | M20 / 0,5 | ||
