Диагностика строений (Необходимость в диагностике внешних стен строений)

Отделочные материалы для внешних стен зданий, такие какплитка и другие покрытия, имеют тенденцию к отслоению от бетонного основания вследствие несовершенства строительных работ или за счет старения. При расширении зоны отслоения значительно увеличивается риск падения этих отделочных материалов на землю. К настоящему времени несчастные случаи, связанные с падением отслаиваемых отделочных материалов на землю стали социальной проблемой и, как следствие, потребовали разработки мер по осуществлению безопасного состояния внешних стен зданий.

Министерство строительства Японии издало Руководство по диагностике состояния внешних стен построек, в котором диагностическим методом состояния наружных стен зданий был одобрен метод с использованием термографии, получивший название "Метод с Применением Оборудования с Инфракрасным Излучением". Диагностика состояния наружных стен зданий проводится на сегодняшний день различными способами: "Методом с Применением Оборудования с Инфракрасным Излучением", Методом Наблюдения за Внешним Видом, Методом Простукивания или Методом Отражения или при использовании комбинаций этих методов.

Принцип "Метода с Применением Оборудования с Инфракрасным Излучением"

В зоне отслоения образуется пространство между бетонным основанием и отделочными материалами, такими как плитка и другие покрытия, где пространство формирует тонкий воздушный слой, который не в состоянии проводить тепло. Обычно при попадании солнечного света и при нагревании внешних стен зданий тепло переходит от внешних стен к внутренним, создавая температурный градиент с более высокой температурой на внешней стороне и с более низкой - на внутренней. При повреждениях температурный градиент различается между интактной зоной стены и участком с отслоением, где создан воздушный слой. Предполагая, что солнечный поток является постоянным, температура участков с отслоением будет намного выше, чем в интактной зоне (Рис. 1). Вместе с тем, температуры этих зон значительно колеблятся, в зависимости от состояния солнечного потока (Рис. 2). Поэтому при измерении температуры поверхности стены участок с отслоением может быть выявлен по разнице температур. Этот метод с использованием оборудования, регистрирующего инфракрасные термальные изображения получил название в диагностическом руководстве как "Метод с Применением Оборудования с Инфракрасным Излучением".

Преимущества "Метода с Применением Оборудования с Инфракрасным Излучением" для диагностики состояния наружных стен зданий

При сравнении с традиционным стандартным методом диагностики, заключающимся в простукивании внешних стен зданий тест-молотком "Метод с Применением Оборудования с Инфракрасным Излучением" имеет следующие преимущества:

  1. Высокая эффективность, вследствие недеструктивной и быстрой по времени диагностики поверхностей большого размера.
  2. Высокая степень безопасности и низкая стоимость работ без привлечения к такой работе верхолазов.
  3. Эффективные и убедительные изобразительные данные измерений, которые можно записать и хранить для последующего анализа.

Относительно Комитета по TVS-Исследованиям в Диагностике Зданий

Тот, кто попытается провести диагностику с применением TVS впервые, может получить поддержку Японским Комитетом по TVS-Исследованиям в Диагностике Зданий. Этот Комитет организован членами компаний, специализирующимися по диагностическому обслуживанию состояния внешних стен зданий, для совершенствования качества диагностических процедур при использовании "Метода с Применением Оборудования с Инфракрасным Излучением" и также для обеспечения безвозмездной помощи по следующим услугам:

  1. Обучение вновь вступивших членов
  2. Презентации диагностических примеров
  3. Лекции специалистов с мировым именем
Комитет был учрежден в 1983 году и его членами являются 90 компаний (по сведениям на Апрель 1996 года).

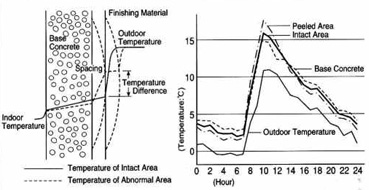

Рис. 1. Концептуальная иллюстрация диагностики состояния внешних стен построек

1 - Отделочный материал
2 - Температура снаружи
3 - Разница температур
4 - Бетонное основание
5 - Пространство
6 - Температура внутри
7 - Температура интактной зоны
8 - Температура зоны с повреждением


Рис. 2. Пример колебания температур внешней стены здания

1 - Зона с отслоением
2 - Интактная зона
3 - Бетонное основание
4 - Температура внутри
1а - (Температура С)
2а - (Часы)

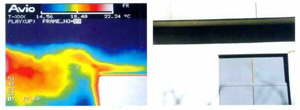

Рис. 3. Состояние штукатурки при облучении

Высокие температуры в верхней левой и еще более левой части рамки окна, представляющей трещину и отслоение соответственно (изображение получено при использовании TVS-2000MkllLW)



Рис. 4. Наблюдения за отделочными структурами внешних стен здания совместного владения

Участки отслоения выявляются как зоны с высокой температурой (изображение получено при использовании TVS-2100).

Рис. 5. Термальное изображение после заливки пространств с отслоением эпоксидной смолой.

Можно увидеть и подсчитать даже количество отверстий, через которые проводилась заливка, и убедиться, какой объем заполнила смола (изображение получено при использовании TVS-2100).
